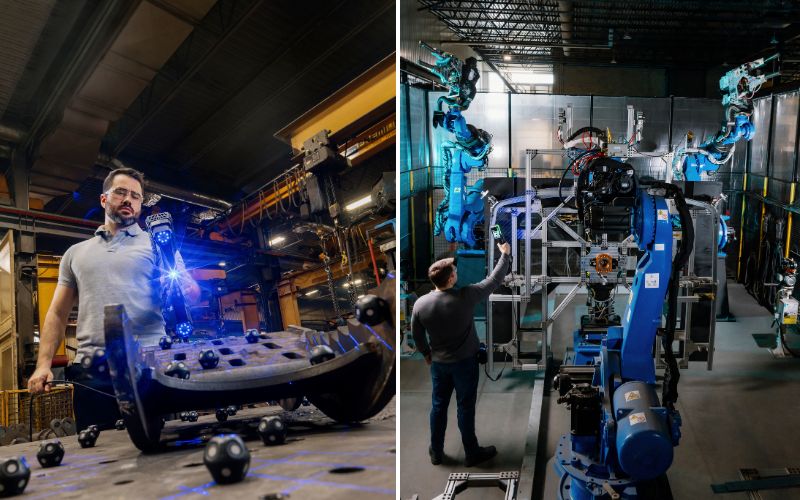

HandySCAN MAX系列 3D雷射掃描器
最適合有大尺寸工件掃描需求的您！
HandySCAN MAX系列手持式3D掃描
五大產品亮點介紹

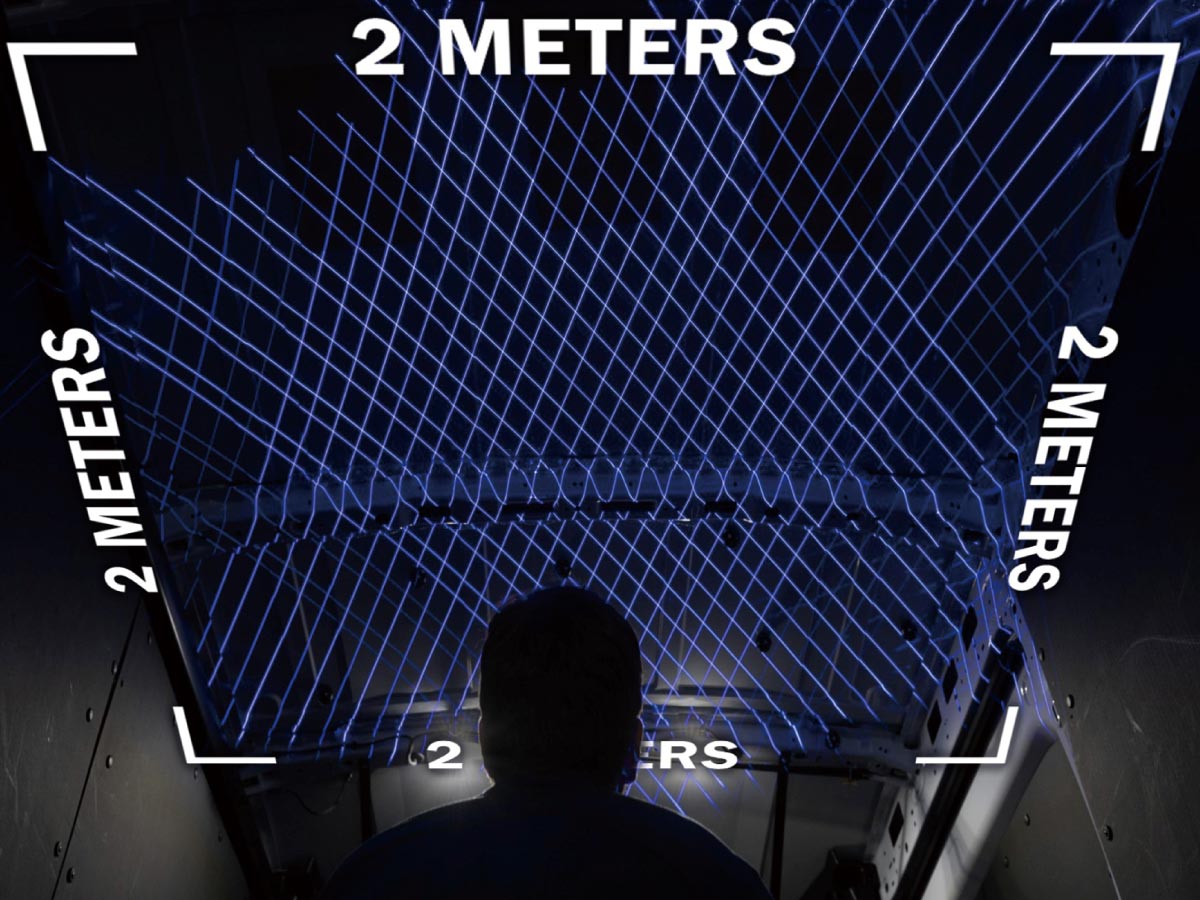

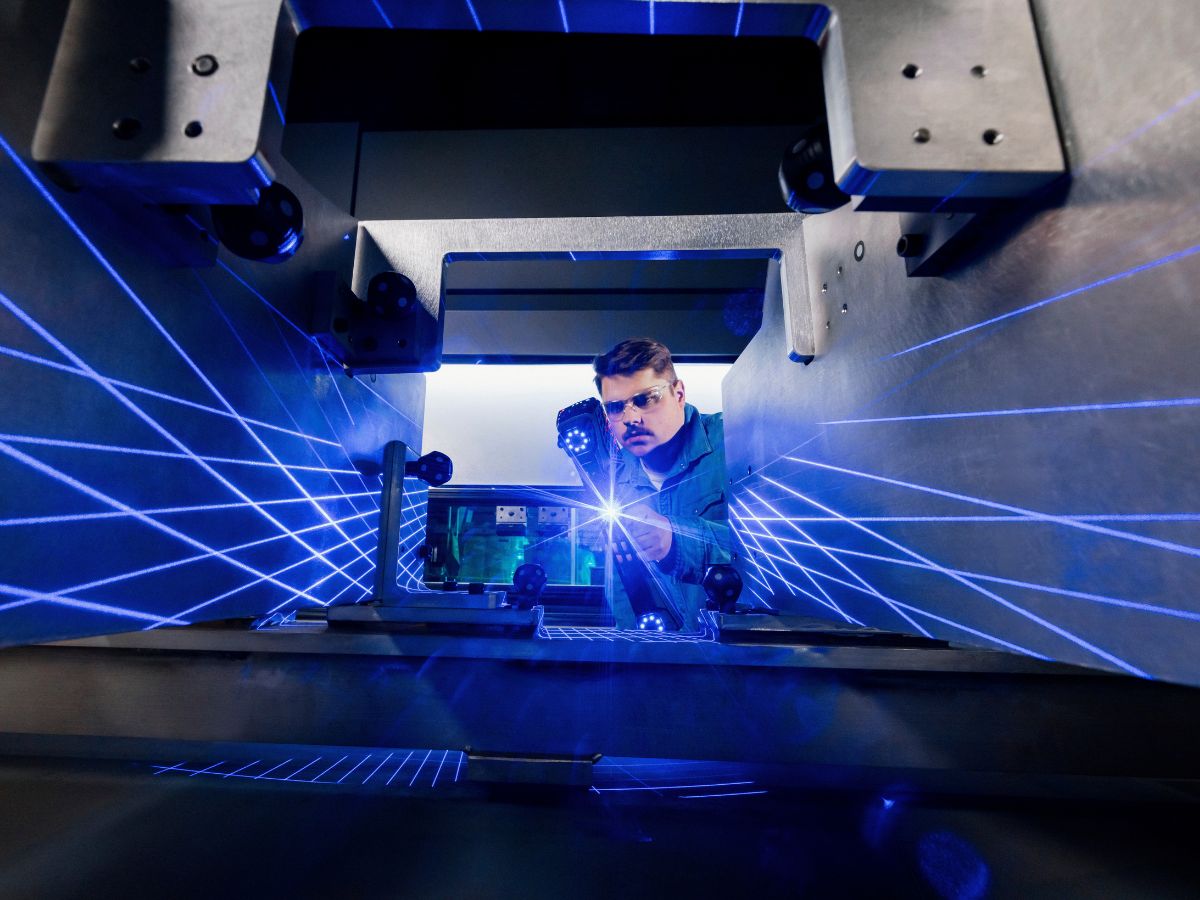

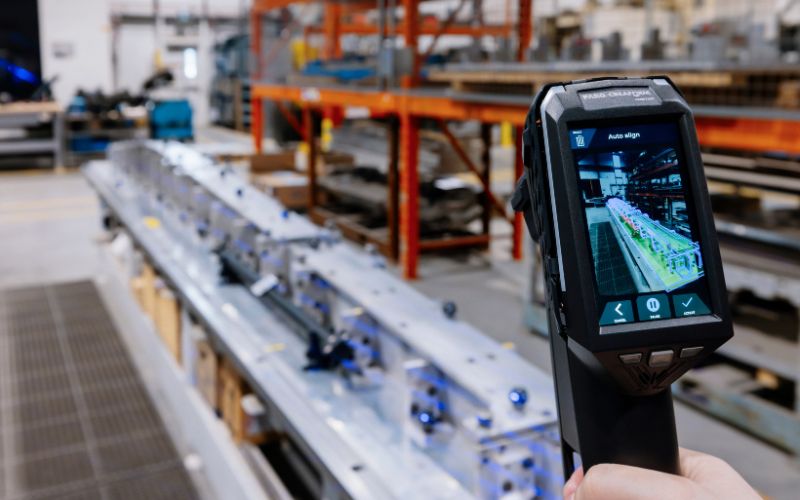

大尺寸掃描的理想選擇
最適合有大尺寸工件掃描需求的您
- 掃描工件最大可達 15m
- 掃描可視範圍最大可至 2m x 2.4m
- 工作距離長，最遠可至 2.5m
- 北美原廠設計、製造、認證
體積精度最高可達 0.015 mm/m
- 整合攝影量測，不再需額外拍攝整合到掃描數據以取得更高精度
- 即時校正功能搭配簡易且快速地校正棒設置，可在掃描過程中即時調整內部組件，將校正步驟直接整合至工作流程中，省去額外的校正步驟與校正工具，確保最佳精度
- 受益於上述兩功能，MAX系列掃描大尺寸工件的精度相較市面上其他同級掃描器誤差小

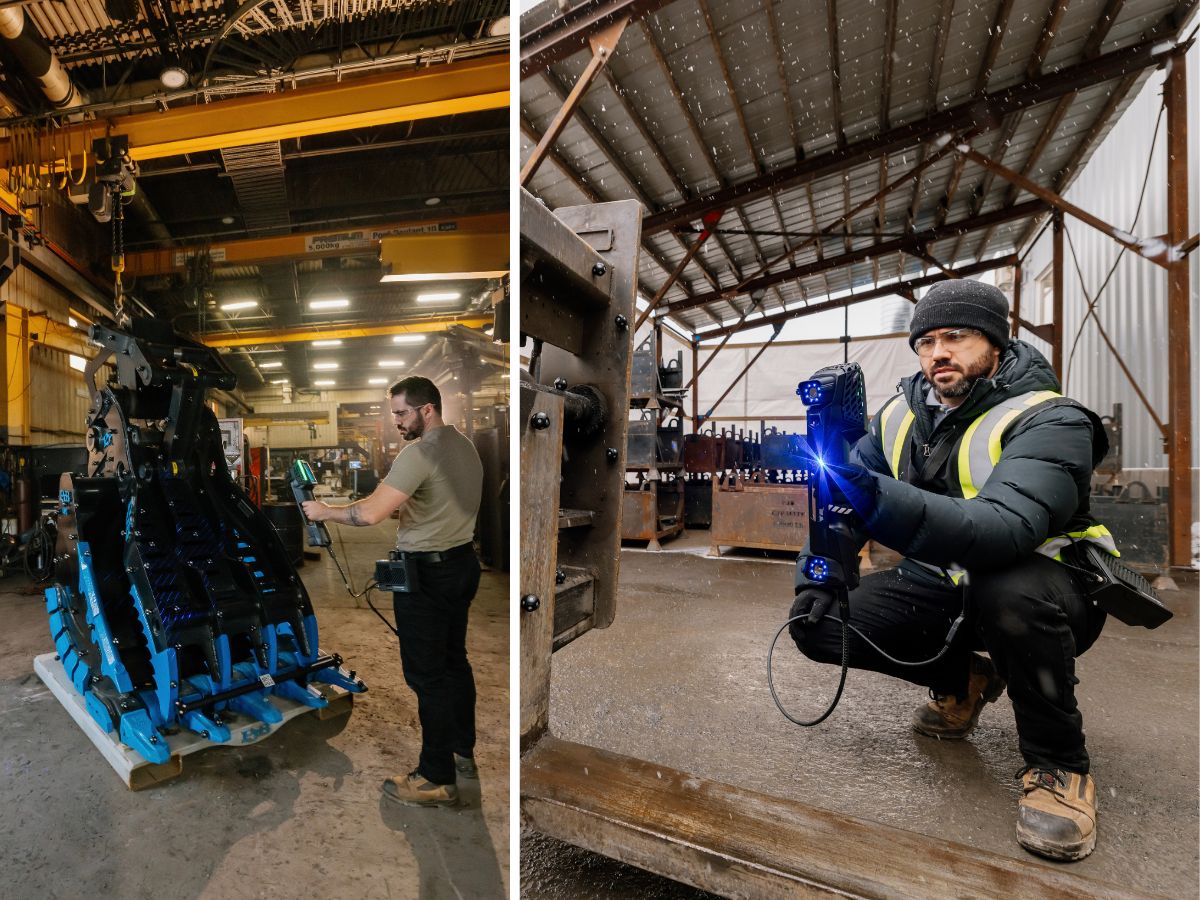

彈性量測範圍功能
允許工作距離在 0.3 m 到 2.5 m 之間變化，具近、中、遠三種模式可一鍵切換，大幅簡化掃描流程- 遠距離 2.0m x 2.4m：高速、大型。因掃描可視範圍大，僅需貼很少的標籤定位點，大幅提升掃描速度
- 近距離 0.2m x 0.3m：高品質捕獲細節。僅需多添加一些標籤定位點，即可取得更高解析度的掃描數據

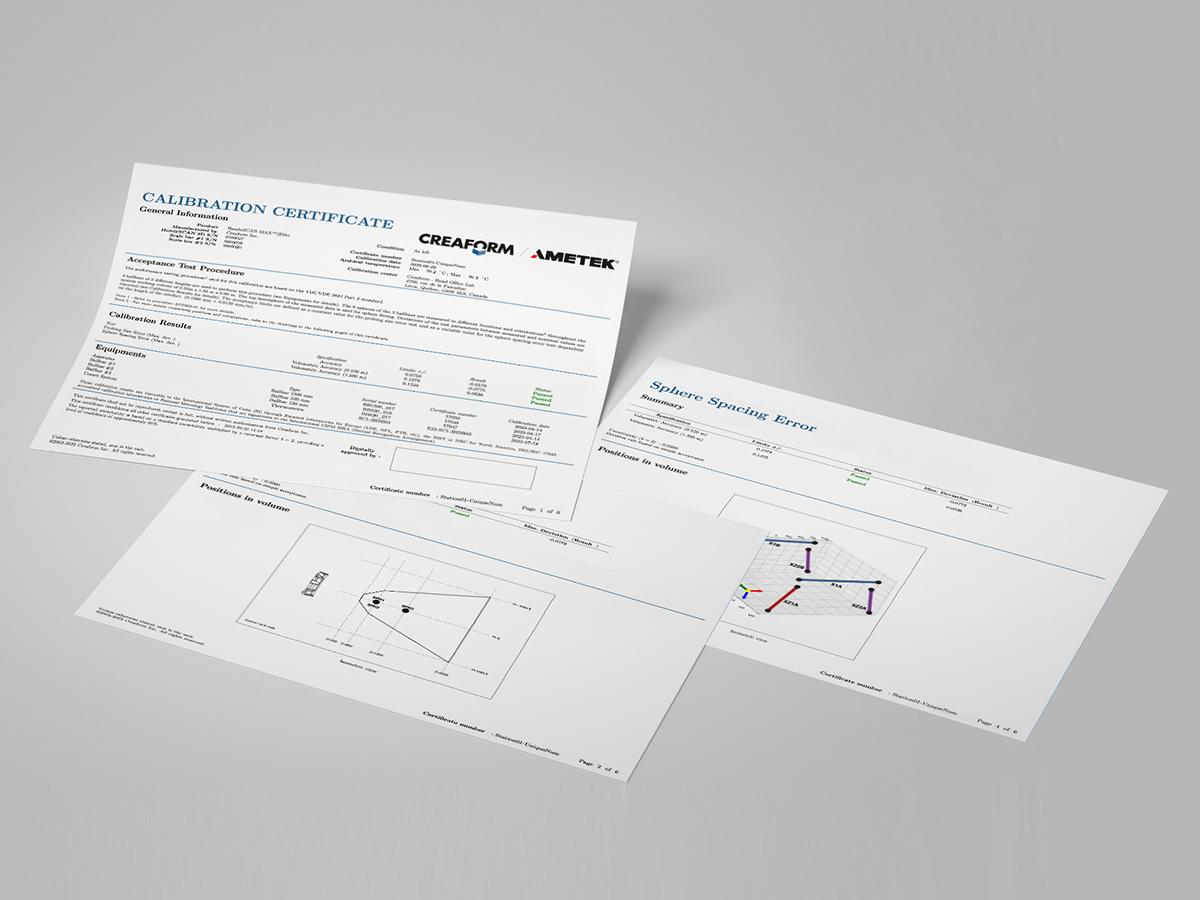

具多項國際認證
- VDI/VDE 2634第3部分標準
- A2LA實驗室精度認證報告與TAF相互承認標準
- NIST精度認證
- ISO 17025:2017
- ISO 9001:2015

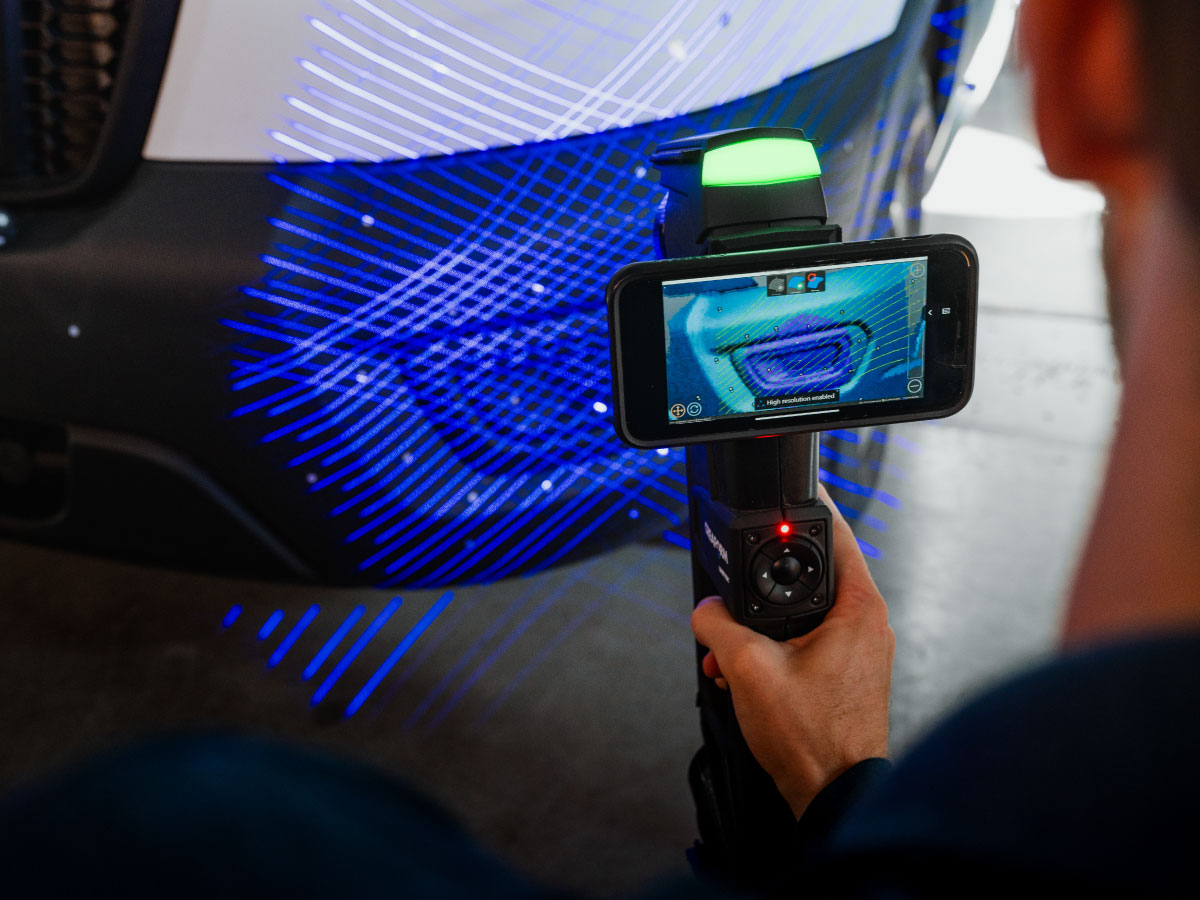

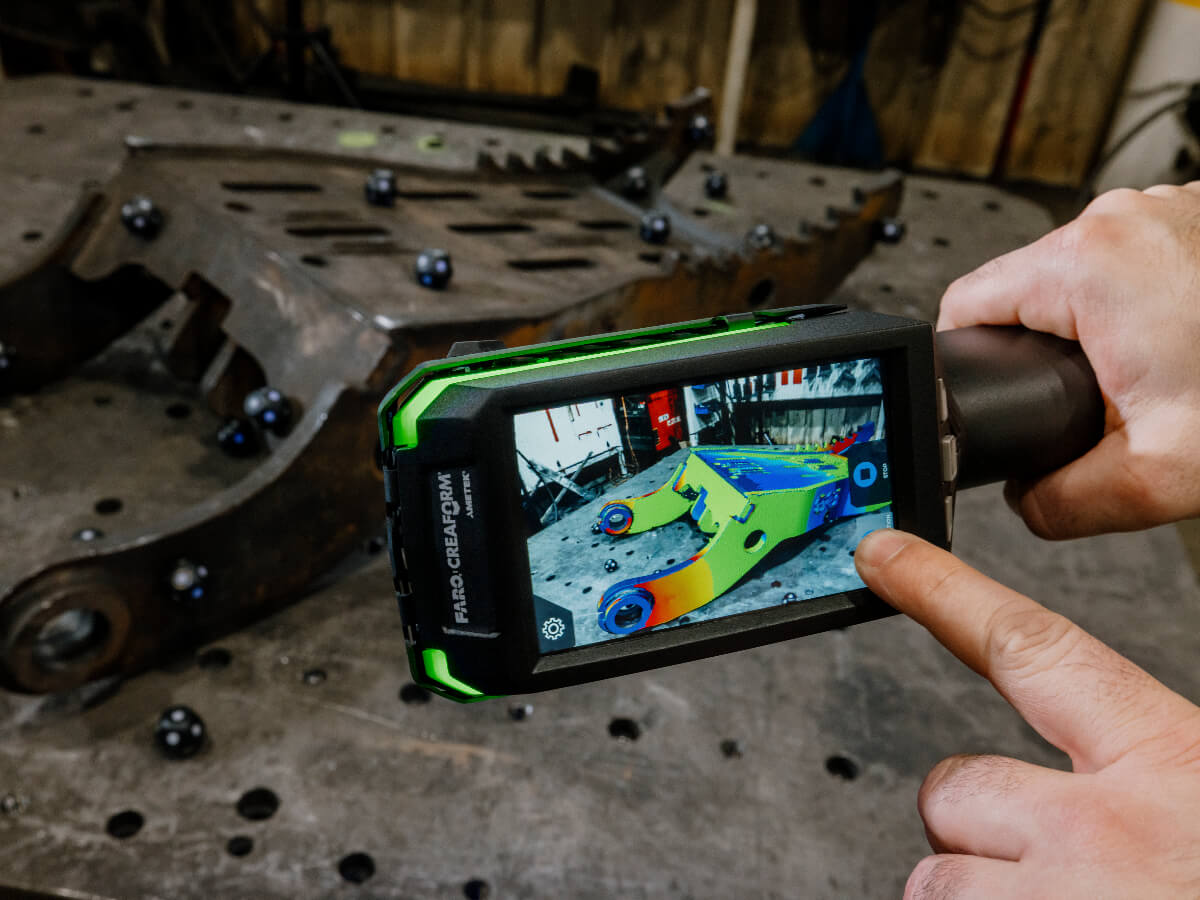

可搭載手機進行遠端螢幕即時控制
MAX系列手持式3D雷射掃描器讓您在掃大型物件，無法透過電腦確認掃描即時呈像的掃描區域時，可透過手機監控遠端電腦桌面，協助擷取更多細節。
可用掃描軟體介紹
Scan-to-CAD 掃描到CAD軟體模組
為後處理軟體模組，旨在優化網格並為3D列印準備3D掃描資料，賦能設計師和工程師最終完成3D掃描資料，並將其用於逆向工程和產品開發工作流程。
☛ 了解更多請點我
Inspection 尺寸檢測軟體模組
提供完整的工具集，完成所有的檢測工作流程，充分滿足量測品質或GD&T要求，讓負責品質控制和品質保證的工作人員能夠根據嚴格的工程要求進行檢測並生成報告。
☛ 了解更多請點我
Scan-to-CAD 掃描到CAD軟體模組
為後處理軟體模組，旨在優化網格並為3D列印準備3D掃描資料，賦能設計師和工程師最終完成3D掃描資料，並將其用於逆向工程和產品開發工作流程。
☛ 了解更多請點我
Inspection 尺寸檢測軟體模組
提供完整的工具集，完成所有的檢測工作流程，充分滿足量測品質或GD&T要求，讓負責品質控制和品質保證的工作人員能夠根據嚴格的工程要求進行檢測並生成報告。
☛ 了解更多請點我
Scan-to-CAD 掃描到CAD軟體模組
為後處理軟體模組，旨在優化網格並為3D列印準備3D掃描資料，賦能設計師和工程師最終完成3D掃描資料，並將其用於逆向工程和產品開發工作流程。
☛ 了解更多請點我
1 / 2
技術規格
| HandySCAN MAXTM | HandySCAN MAXTM | Elite | |||||
|---|---|---|---|---|---|---|
| 精度 (原廠校驗) | 0.030 mm | 0.020 mm | ||||
| 體積精度 (以1.5m為例) | 0.18 mm | 0.09 mm | ||||
| 驗收測試 (1) | VDI / VDE 2634 第3部分標準 | |||||
| 測量能力 (與物體距離=0.5m時) | 圓柱 | 2.50 mm | ||||
| 孔 | 3.50 mm | |||||
| 凹槽 | 0.04 mm | |||||
| 側壁面 | 2.00 mm | |||||
| 量測速率 / 光源 (2) | 2,250,000 Measurement/s 38 條藍色雷射線 | |||||
| 零件尺寸範圍 | 1 - 10 mm | 1 - 15 mm | ||||
| 工作距離 | 0.45 - 1.6 m | 0.3 - 2.5 m | ||||
| 設備尺寸 (長x寬x高) / 重量 | 133 x 79 x 435 mm / 1.22 kg | |||||
(1) 在 Creaform 的 ISO/IEC 17025 認證校準實驗室中進行效能測試。
(2) 雷射等級：2M (人眼安全)。
